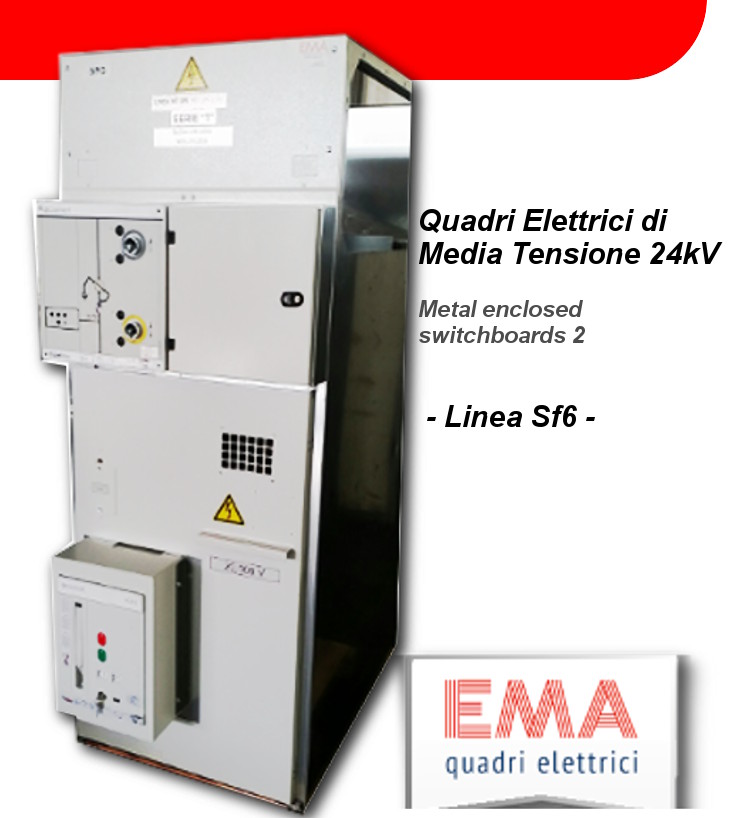

Quadri MT Sf6

Quadri di MT fino a 24kV 630A 16kA

La serie si compone di Quadri elettrici isolati di Media Tensione in aria, equipaggiati con interruttore di manovra-sezionatore isolato in SF6 ed interruttore in vuoto o Sf6, in grado di offrire continuità di servizio di tipo “LSC2A-PM”.

La modularità e le ridotte dimensioni permettono di ridurre l’impronta a terra e facilitano l’installazione.

Esecuzione Arco Interno su quattro lati IAC AFLR 16kA 1s .

Norme CEI EN 62271-200



Caratteristiche Elettriche:



Tesione nominale Ur [kV] 12 17,5 24
Livello di isolamento nominale a frequenza di esercizio
tra le fasi Ud [kV] 28 38 50
tra i contatti aperti Ud [kV] 32 45 60
Tensione di tenuta nominale a impulso atmosferico
tra le fasi e verso massa Up [kV] 75 95 125
tra i contatti aperti Up [kV] 85 110 145
Frequenza nominale Hz 50/60
Corrente termica nominale delle sbarre principali Ir [A] 400 - 630 - 800 - 1250
Corrente nominale ammissibile di breve durata
per 1 s Ik [A] fino a 20 KA
per 3 s Ik [kA] 12,5 - 16
Corrente di picco nominale Ip [kA] 31,5 - 40 - 50
Corrente di tenuta all'arco interno per 1 s (IAC AFLR su richiesta) [kA] 16
Pressione del gas (a 20°) dell'interruttore di manovra-sezionatore/sezionatore di linea psw [MPA] 0,13
