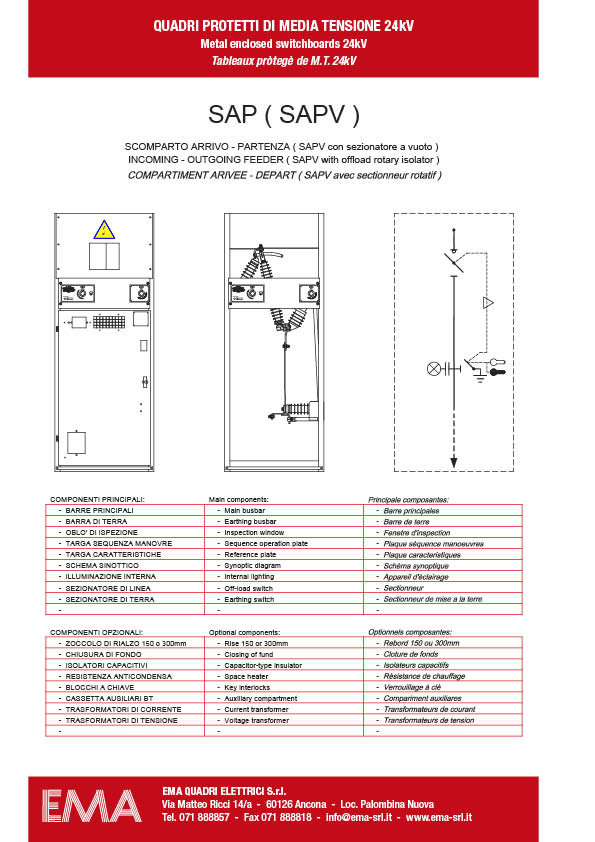

SAP - scomparto arrivo/partenza

SAC - scomparto arrivo in cavo

Norme CEI EN 62271-200

Classificazione arco interno NO

Categoria perdita continuità di servizio LSC2A

Dimensioni L 750 x H 1950 x P 1150mm

Composto da :

N°1 Struttura in lamiera zincata spessore 2mm

N°1 Serie pannelli frontali verniciati colore GRIGIO RAL7030

N°1 IMS isolato in ARIA 24kV 400A 16kA

N°1 Sezionatore di terra

N°1 Blocco a chiave su sezionatore di terra

N°1 Interblocco meccanico tra sezionatore di linea e di terra

N°1 Interblocco meccanico tra sezionatore di terra e porta di accesso

N°1 Oblò di ispezione

N°1 Barratura in piatto rame elettrolitico 630A

N°1 Barratura di terra 60mm²

N°1 Targa sequenza manovre

N°1 Targa caratteristiche

N°1 Vano morsettiera ausiliari

N°1 Illuminazione interna 220VAC
